２重化ライニングの特長

1.  薬液が漏れても、点検口から目で確認で  きます。

●２重化構造ですので、薬液が漏れても

　地下浸透には至りません。

​

２.  表層のＦＲＰ膜に割れは 起こりにくい構造です。

●1重目と２重目に５ミリ程度の隙間がありますので、万が一コンクリートクラックが起きても、表層のＦＲＰ膜に割れは起こりにくい構造です。

​

３.  点検作業が容易です。

●点検口の蓋を開けるだけで、薬液の

漏れ点検が出来ます。

​

​

​

​

​

​

​

​

​

２重化ライニング工法の仕組み

​

​

スペースマットの強さ　　水深74m相当耐圧試験OK

ＦＲＰ防食槽が割れにくい

母材のコンクリートが割れても、中間のスペースマット層が中空ですので、表層のＦＲＰ膜には割れは起こりにくい構造です。

​

ＦＲＰ表面には鉄球等が落下しても、スペースマット層（無数のガスの柱）がクッションになり、割れにくい構造です。

​

２重化ライニング工法は、水質汚濁防止法に準ずる廃液等の地下ピットに、次のような理由で採用されています。

・ＦＲＰライニングしてある既存の地下ピットを、そのまま使えます。

​

​

既存ＦＲＰライニングを１重目として、生かせます。そのため、施工費用が安価になり経済的です。

​

​

・既存のピット容量の減少は、ほとんどありません。

​

​

２重化ライニング膜厚は、10ミリ未満です。

​

​

・いつでも漏れの有無が、確認できます。

​

​

点検口の蓋を開けるだけで、目で見る管理が毎日できます。

また、水漏れセンサーを入れておくだけで、点検の手間が省けます。

・母材に大きなコンクリートクラックが起きても防食層は割れにくい構造です。

​

​

中間に５ミリの中空層がありますので、クラックが防食膜まで到達しません。

・防食膜は衝撃に強い構造です。

​

​

中間に５ミリの中空層がありますので、クッションになり、割れにくいです。

・定期的な点検費用が軽減できます。

​

​

薬液や汚泥を汲み上げることなく、点検ができます。

そのため、廃液処理等の費用が軽減されます。

・樹脂劣化が少ないため、ライニング寿命が延びます。

​

​

１重目のＦＲＰ層は、普段 薬液に触れないため、ほとんど樹脂劣化しません。そのため、万が一 薬液が漏れた場合でも下の防食膜には、高い信頼性があり、　　長期の使用に耐えうる強固な防食膜が出来ます。

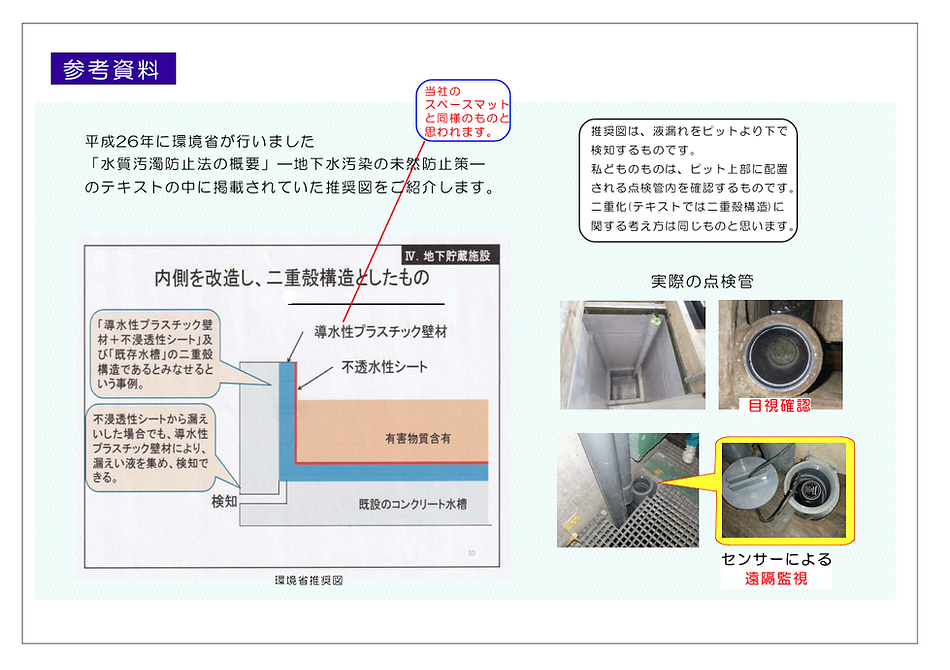

地下ピット二重化ライニング　　環境省推奨モデル
　　　　　平成26年３月に環境省が行ないました、
「地下水汚染防止のための構造と点検管理に関する講習会」のテキストの中に掲載されていた参考図をご紹介します。

参考図は、液漏れをピット下で検知するようです。
私どものものは、ピット上部に配置される点検管を覗くというものです。
　　二重化(二重殻構造)に関する考え方は同じものと思います。

​

２重化ライニング工法　施工例（１）

​

２重化ライニング工法　施工例（２）

​
